Ảnh hưởng của vật liệu chế tạo vỏ đến tuổi thọ của đèn led?
1. Tầm quang trọng của vỏ nhôm đúc đèn led.
Vỏ đèn LED không chỉ bảo vệ linh kiện bên trong mà còn đóng vai trò quan trọng trong việc tản nhiệt, ảnh hưởng trực tiếp đến nhiệt độ mối nối LED (Tj) và nhiệt độ bề mặt (Ts). Việc lựa chọn vật liệu phù hợp giúp tối ưu hóa hiệu suất tản nhiệt và kéo dài tuổi thọ đèn LED.
Tj (Junction Temperature - Nhiệt độ nối): Là nhiệt độ tại điểm tiếp giáp của chip LED, nơi nhiệt lượng sinh ra. Tj quá cao có thể làm giảm hiệu suất và tuổi thọ của LED. Chip LED LM283+ SAMSUNG Tj MAX = 125 độ C.
1. Tầm quang trọng của vỏ nhôm đúc đèn led.
Vỏ đèn LED không chỉ bảo vệ linh kiện bên trong mà còn đóng vai trò quan trọng trong việc tản nhiệt, ảnh hưởng trực tiếp đến nhiệt độ mối nối LED (Tj) và nhiệt độ bề mặt (Ts). Việc lựa chọn vật liệu phù hợp giúp tối ưu hóa hiệu suất tản nhiệt và kéo dài tuổi thọ đèn LED.
Tj (Junction Temperature - Nhiệt độ nối): Là nhiệt độ tại điểm tiếp giáp của chip LED, nơi nhiệt lượng sinh ra. Tj quá cao có thể làm giảm hiệu suất và tuổi thọ của LED. Chip LED LM283+ SAMSUNG Tj MAX = 125 độ C.
Ts (Solder Point Temperature - Nhiệt độ hàn): Là nhiệt độ tại điểm hàn của LED lên PCB hoặc bề mặt tản nhiệt. Ts thường được dùng để ước tính Tj thông qua phương trình nhiệt. Thông số này có thể đo bằng phương tiện kỹ thuật: Camara nhiệt, hoặc đồng hồ đo chuyên dụng..
Có thể tính Tj (nhiệt độ nối) từ Ts (nhiệt độ hàn) bằng công thức sau: Tj=Ts+(P×Rθjs)Tj
Trong đó:
- Tj là nhiệt độ nối (Junction Temperature, °C)
- Ts là nhiệt độ hàn (Solder Point Temperature, °C)
- P là công suất tiêu thụ của LED (W)
- Rθjs là điện trở nhiệt từ nối đến điểm hàn (Junction-to-Solder Thermal Resistance, °C/W)
Ví dụ: Với chip SAMSUNG LM283B+ tra catalog Rθjs = 15 ºC/W, P = 0.9W/LED và Đo được Ts = 60 độ C suy ra Tj=Ts+(P×Rθjs) = 60+ (0.9*15) = 73.5 độ C. Dùng phương pháp nội suy từ đồ thị xây dựng được từ nhà sản xuất TM-21 và LM-80 để Ước Tính Tuổi Thọ Đèn LED L70.

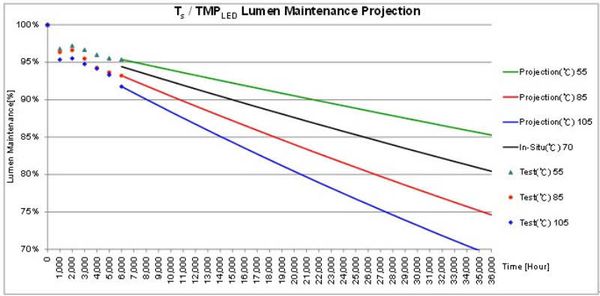

Hình 1: Sử dụng TM-21 và LM-80 để Ước Tính Tuổi Thọ Đèn LED L70
Phương pháp này thử nghiệm 3 nhiệt độ 55 độ C; 85 độ C; 105 độ C trong thời gian ít nhất 6000 giờ, khuyến nghị 10.000 giờ với 20 mẫu thử nghiệm.
2. Tính chất & ưu nhược điểm của vật liệu nhự - sắt - nhôm
a. Nhựa (ABS, PP, Polycacbonlate)
- Hệ số dẫn nhiệt: 0.2 - 0.5 W/mK (rất thấp)
- Điện trở nhiệt cao, không hiệu quả trong việc truyền nhiệt.
- Tích tụ nhiệt tại LED, làm tăng nhiệt độ Tj nhanh chóng.
- Cách điện tốt nhưng dễ lão hoá giòn, dễ vỡ.
- Tuổi thọ LED giảm đáng kể nếu không có giải pháp tản nhiệt bổ sung.
- Ưu điểm: Nhẹ, chi phí thấp, dễ sản xuất.
b) Nhôm đúc có cánh tản nhiệt:
- Hệ số dẫn nhiệt: 150 - 200 W/mK (cao)
- Khả năng tản nhiệt rất tốt, giúp duy trì nhiệt độ Tj thấp hơn.
- Giảm điện trở nhiệt giữa LED và môi trường, kéo dài tuổi thọ LED.
- Được sử dụng phổ biến cho đèn LED cao cấp.
- Nhược điểm: Chi phí cao hơn nhựa, trọng lượng nặng hơn.
c) Sắt (Thép sơn tĩnh điện, thép mạ kẽm):
- Hệ số dẫn nhiệt: 45 - 55 W/mK (trung bình)
- Tản nhiệt kém hơn nhôm, nhưng tốt hơn nhựa.
- Dễ bị ăn mòn nếu không có lớp phủ bảo vệ.
- Tuổi thọ LED phụ thuộc vào thiết kế tản nhiệt bổ sung.
- Ưu điểm: Cứng cáp, giá thành rẻ hơn nhôm.
3. Mối quan hệ giữ vật liệu chế tạo và tuổi thọ của đèn led.
- Vật liệu có hệ số dẫn nhiệt cao giúp giảm Tj, bảo vệ LED khỏi quá nhiệt.
- Nhôm đúc cánh tản nhiệt là lựa chọn tối ưu giúp kéo dài tuổi thọ LED lên đến 50.000 giờ.
- Nhựa và sắt có thể làm LED giảm tuổi thọ nếu không có biện pháp tản nhiệt bổ sung như keo tản nhiệt, quạt làm mát.
4. Kết Luận
- Nhôm đúc cánh tản nhiệt là giải pháp tối ưu cho hiệu suất và tuổi thọ đèn LED.
- Nhựa phù hợp với đèn công suất thấp, nhưng cần thiết kế tối ưu hóa nhiệt.
- Sắt có thể là lựa chọn trung gian, nhưng cần xử lý chống ăn mòn và bổ sung giải pháp tản nhiệt.
👉 Lựa chọn vật liệu vỏ phù hợp giúp tối ưu hiệu suất tản nhiệt và tăng tuổi thọ đèn LED!
